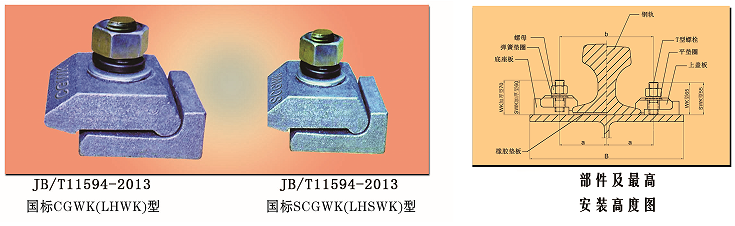

JB/T11594-2013 CGWK型吊車軌道固定件
詳細介紹:


一、CGWK型及SCGWK型的特性:

1、CGWK型壓軌器主要適用于吊車梁上翼緣板寬度≤320mm的吊車鋼軌之固定;

2、SCGWK型壓軌器主要適用于吊車梁上翼緣板寬度≤250mm的吊車鋼軌之固定;

3、CGWK型及SCGWK型壓軌器底座板采用兩面?zhèn)群富蛉鎳概c鋼吊車梁上翼緣板焊接,可保證吊車橫向水平力平穩均勻地傳給吊車梁,并避免了吊車梁上翼緣板大量開孔的缺陷;

4、CGWK型及SCGWK型底座板距軌道底邊1mm,對制約軌道左右位移起到了良好作用;

5、CGWK型及SCGWK型壓軌器整體采用低合金高強度鋼制作,螺栓采用8.8級高強螺栓,CGWK型擰緊力矩為220N.m,承受作用于每個輪壓處的至大側向力為65kN。SCGWK型擰緊力矩為128N.m,承受作用于每個輪壓處的至大側向力為45kN。

二、CGWK型及SCGWK型的安裝:

1、安裝前首先按設計要求校直軌道;

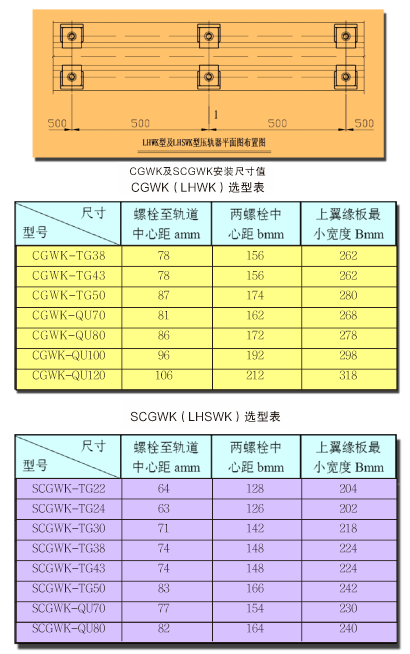

2、底座板定位。沿吊車軌道方向按間距500mm布置底座,垂直方向螺栓中心距軌道中心值a定位(參見表WK及SWK安裝尺寸);

3、焊接底座板;

4、按以下順序安裝壓軌器:螺栓就位→上蓋板→平墊圈→彈簧墊圈→螺母→緊固。

 注:根據施工要求軌道下如需鋪設復合橡膠墊板,可選用該產品加厚型軌道固定件。
