一、LHFC型產品適用范圍
根據目前國內重級工作制環境下較窄吊車梁與軋機等,日趨大型化、運行環境復雜化及對軌道運行的要求越來越苛刻特別是較窄重級工作制吊車軌道問題越來越突出。我公司根據當前國內外所了解的技術參數及使用情況,新近研發了LHFC型系列產品,獲得了新型國家外觀使用專利及注冊商標,并經過國家冶金重型機械質量監督檢測中心和西安航空動力股份有限公司材料檢測研究中心的檢測,滿足各項性能需要;填補了國內該系列產品的空白。
二、產品用途
該產品主要應用于冶金、機械重工裝備、各種軋機、港口、船舶制造、有色金屬、航天軍工裝備、重型起重、鋼鐵企業等領域中,該產品適用于重級工作制(大噸位)的較窄吊車梁與普通吊車梁使用。
三、適用范圍:
1、該產品主要用于重級工作制中較窄吊車梁及帶水平輪吊車梁的鋼軌固定,主要適用于(Gn 150噸~350噸)
2、該產品主要用于以下軌道型號:QU70、QU80、QU100、QU120。
3、根據工作環境要求,軌道下可鋪設復合橡膠墊板,也可不鋪。
4、材料:上蓋板、底座板為Q345(16錳)低合金鑄鋼件:螺栓、螺母為8.8級(45#鋼)
5、承受水平力標準值: 80kN-130kN。
四、安裝要求
1、精確校正軌道。
2、底座板定位,可利用底座表面的刻槽及固定件中心定位,其位置對吊車梁中心允許偏差±1.0mm-1.5mm
3、焊接固定件底座,煤條型號選用E4315或E5015,為減少連焊造成的鋼梁變形,可采取對稱焊、逆向焊、跳焊等措施。

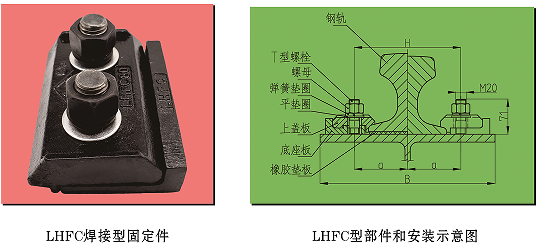

4、放入T型螺栓,并向鋼軌方向推移就位,安裝上蓋板,按順序依次安裝平墊圈、彈簧墊圈、螺母。

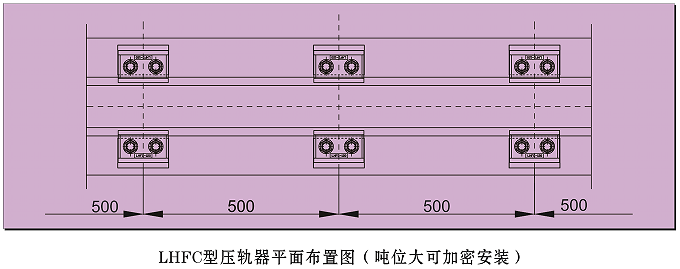

5、固定件布置間距500mm或600mm,如遇大噸位吊車,可加密使用安裝
五、LHFC系列產品為河南陸合通用重工設備科技有限公司外觀設計專利產品,仿冒必究。
